Электромагнитные железоотделители ДЖ

Описание

Подвесные электромагнитные П-образные железоотделители серии ДЖ предназначены для извлечения ферромагнитных включений из сыпучих немагнитных материалов, транспортируемых ленточными конвейерами. Железоотделители выпускаются в нескольких типоразмерах, соответствующих ширине конвейерной ленты. Также предусмотрены следующие серии:

Л-легкая

С – средняя

Т- тяжелая

СТ – сверхтяжелая, отличающаяся глубиной извлечения.

Корпуса железоотделители серии Т и СТ изготавливаются с ребристой поверхностью из немагнитного материала

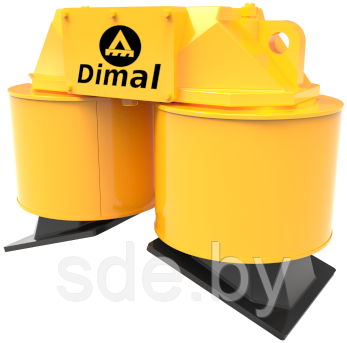

На фотографиях ниже изображены железоотделители ДЖ

Серия Л, С

Серия Т, СТ

Наклонное расположение полюсных наконечников позволяет улучшить характеристики извлекаемости ферромагнитных включений.

Железоотделители серии Л и С рекомендуется применять для установки над конвейерными лентами , скорость которых не превышает 1,6 м/с, серий Т и СТ – до 2,0 м/с. При скоростях ленты от 2,0 м/с до 3,5 м/с рекомендуется применять железоотделители ДЖШ (с Ш-образным магнитопроводом), при больших скоростях – железоотделители ДЖШ-У с удлиненными полюсами.

Габаритные размеры железоотделителей ДЖ

Технические данные указаны в таблице ниже:

конвей-

ерной

ленты

Серия Материал

провода

катушки

Глубина

зоны

извле-

чения*

Ток

при

20°C

Мощность

при

установив-

шейся

t°C

Масса

извлека-

емого

груза

Габаритные размеры Д Ш В мм А-алюминий

М-медь

мм А кВт кг мм мм мм ДЖ-065/А-Л-У1 650 Л А 200 8 0,6 0,1-15 697 337 612 ДЖ-065/М-Л-У1 М 220 8 0,6 0,1-15 697 337 612 ДЖ-065/А-С-У1 С А 250 12 0,9 0,1-15 697 337 741 ДЖ-065/М-С-У1 М 270 12 0,9 0,1-15 697 337 741 ДЖ-065/А-Т-У1 Т А 320 23 1,7 0,1-15 808 418 812 ДЖ-065/М-Т-У1 М 340 23 1,7 0,1-15 808 418 812 ДЖ-065/А-СТ-У1 СТ А 350 31 2,3 0,1-15 808 418 953 ДЖ-065/М-СТ-У1 М 370 31 2,3 0,1-15 810 420 953 ДЖ-080/А-Л-У1 800 Л  А 260 13 1,0 0,1-20 807 387 707 ДЖ-080/М-Л-У1  М 290 13 1,0 0,1-20 807 387 707 ДЖ-080/А-С-У1 С  А 300 18 1,4 0,1-20 807 387 832 ДЖ-080/М-С-У1  М 330 19 1,4 0,1-20 807 387 832 ДЖ-080/А-Т-У1 Т  А 350 30 2,2 0,1-20 894 454 913 ДЖ-080/М-Т-У1  М 380 30 2,2 0,1-20 894 454 913 ДЖ-080/А-СТ-У1 СТ  А 400 42 3,1 0,1-20 894 454 1101 ДЖ-080/М-СТ-У1  М 430 41 3,0 0,1-20 894 454 1101 ДЖ-100/А-Л-У1 1000 Л  А 260 12 0,9 0,1-25 941 441 670 ДЖ-100/М-Л-У1  М 300 12 1,0 0,1-25 941 441 669 ДЖ-100/А-С-У1 С  А 320 17 1,4 0,1-25 941 441 809 ДЖ-100/М-С-У1  М 350 17 1,3 0,1-25 941 441 809 ДЖ-100/А-Т-У1 Т  А 400 37 2,8 0,1-25 1054 534 931 ДЖ-100/М-Т-У1  М 430 38 2,8 0,1-25 1054 534 931 ДЖ-100/А-СТ-У1 СТ  А 450 51 3,8 0,1-25 1054 534 1145 ДЖ-100/М-СТ-У1  М 480 51 3,7 0,1-25 1054 534 1145 ДЖ-120/А-Л-У1 1200 Л  А 360 22 1,7 0,1-30 1164 554 789 ДЖ-120/М-Л-У1  М 390 22 1,7 0,1-30 1164 554 789 ДЖ-120/А-С-У1 С  А 400 28 2,2 0,1-30 1164 554 919 ДЖ-120/М-С-У1  М 430 29 2,2 0,1-30 1164 554 919 ДЖ-120/А-Т-У1 Т  А 500 28 4,2 0,1-30 1291 651 1090 ДЖ-120/М-Т-У1  М 540 29 4,2 0,1-30 1294 654 1090 ДЖ-120/А-СТ-У1 СТ  А 550 37 5,5 0,1-30 1290 650 1318 ДЖ-120/М-СТ-У1  М 590 38 5,5 0,1-30 1294 654 1259 ДЖ-140/А-Л-У1 1400 Л  А 420 16 2,5 0,1-40 1358 648 912 ДЖ-140/М-Л-У1  М 460 16 2,4 0,1-40 1358 648 912 ДЖ-140/А-С-У1 С  А 460 19 2,9 0,1-40 1358 648 1028 ДЖ-140/М-С-У1  М 500 19 2,9 0,1-40 1358 648 1028 ДЖ-140/А-Т-У1 Т  А 550 34 5,0 0,1-40 1490 752 1154 ДЖ-140/М-Т-У1  М 600 35 5,0 0,1-40 1490 752 1154 ДЖ-140/А-СТ-У1 СТ  А 600 43 6,3 0,1-40 1490 752 1334 ДЖ-140/М-СТ-У1  М 620 43 6,2 0,1-40 1490 752 1334 ДЖ-160/А-Л-У1 1600 Л  А 450 18 2,8 0,1-40 1544 744 947 ДЖ-160/М-Л-У1  М 500 19 2,8 0,1-40 1544 744 947 ДЖ-160/А-С-У1 С  А 500 22 3,4 0,1-40 1544 744 1088 ДЖ-160/М-С-У1  М 540 23 3,4 0,1-40 1544 744 1088 ДЖ-160/А-Т-У1 Т  А 550 34 5,0 0,1-40 1658 836 1104 ДЖ-160/М-Т-У1  М 600 35 5,0 0,1-40 1658 836 1102 ДЖ-160/А-СТ-У1 СТ  А 600 42 6,2 0,1-40 1658 836 1238 ДЖ-160/М-СТ-У1  М 620 42 6,1 0,1-40 1658 836 1238 ДЖ-180/А-Л-У1 1800 Л  А 500 23 3,5 0,1-40 1705 805 1065 ДЖ-180/М-Л-У1  М 550 23 3,5 0,1-40 1705 805 1065 ДЖ-180/А-С-У1 С  А 560 28 4,3 0,1-40 1705 805 1216 ДЖ-180/М-С-У1  М 600 28 4,3 0,1-40 1705 805 1216 ДЖ-180/А-Т-У1 Т  А 600 41 6,0 0,1-40 1800 876 1219 ДЖ-180/М-Т-У1  М 650 40 5,9 0,1-40 1800 876 1219 ДЖ-180/А-СТ-У1 СТ  А 620 45 6,6 0,1-40 1800 876 1283 ДЖ-180/М-СТ-У1  М 650 46 6,7 0,1-40 1800 876 1286 ДЖ-200/А-Л-У1 2000 Л  А 500 23 3,5 0,1-40 1833 833 1085 ДЖ-200/М-Л-У1  М 570 23 3,5 0,1-40 1834 834 1085 ДЖ-200/А-С-У1 С  А 560 28 4,2 0,1-40 1833 833 1200 ДЖ-200/М-С-У1  М 600 27 4,2 0,1-40 1833 833 1200 ДЖ-200/А-Т-У1 Т  А 600 41 6,1 0,1-40 1920 920 1200 ДЖ-200/М-Т-У1  М 650 42 6,1 0,1-40 1920 920 1200 ДЖ-200/А-СТ-У1 СТ  А 650 48 7,1 0,1-40 1920 920 1322 ДЖ-200/М-СТ-У1 М 700 48 7,0 0,1-40 1920 920 1322

Для большей глубины извлечения возможна поставка магнитов серии ДЖ-Г с масляным  охлаждением катушек магнитов. При запросе более полной информации о таких железоотделителях готовы предоставить более полную информацию.
